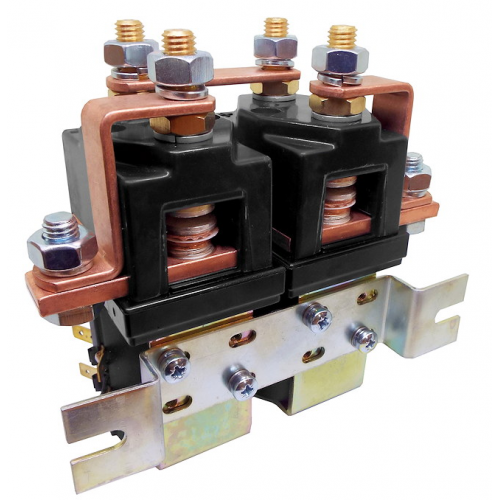

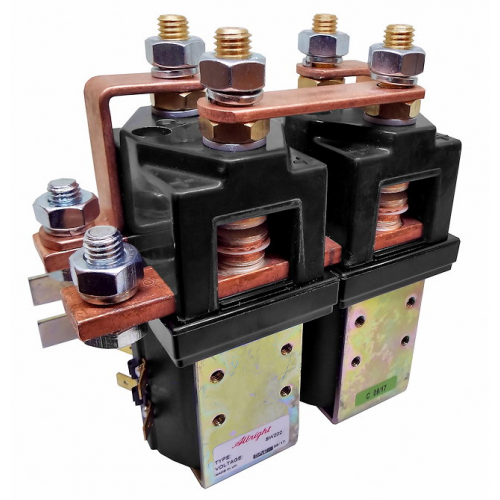

Albright SW202-60 / 12VDC Motor Reversing Solenoid Kontaktör, Albright SW 202

ÜRÜN DETAYLARI

SW202, başlangıçta endüstriyel araçlar ve havaalanı traktörleri gibi elektrikli araçlarda kullanılan motorlar için Doğru Akım yükleri için tasarlanmıştır.

Motorun tersine çevrilmesi için tasarlanmış ana kontak devresi yerleşik bir arızaya sahiptir, böylece her iki bobine aynı anda enerji verilirse kontak düzenlemesi açık devredir. SW202'de tek kutuplu çift atış, gümüş alaşımlı uçlarla çift kırma ana kontaklar bulunur, bunlar kaynak dirençli, aşınmaz ve iletkenliği yüksektir. SW202, M10 saplama ana terminallerine ve 6.3mm spade bobin bağlantılarına sahiptir. M5 kılavuzlu delikler veya montaj braketleri aracılığıyla monte edilebilir - takılı olarak tedarik edilir veya ayrı öğeler olarak verilir. Montaj, dikey olduğunda M10 kontak saplamaları yukarı bakacak şekilde dikey veya dikey olabilir. Gereklilik aşağıya doğru yönlendiriliyorsa, kontaktörün bunu telafi etmesi için ayarlayabiliriz.

The SW202 has been designed for Direct Current loads, originally for motors as used on electric vehicles, such as industrial trucks and airport tractors.

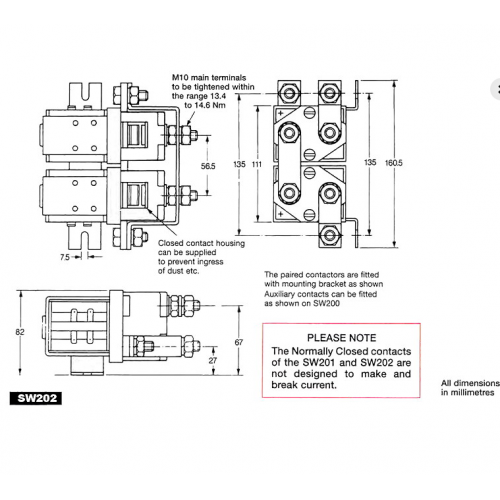

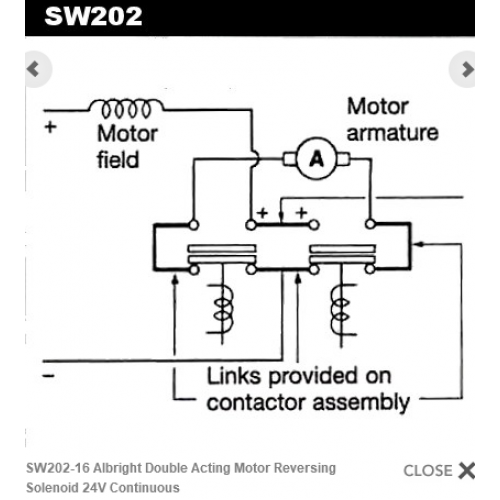

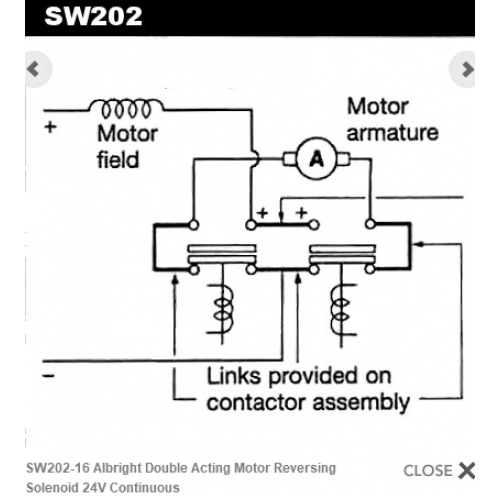

The main contact circuit, designed for motor reversing, has a built in failsafe, so that if both coils are energised simultaneously the contact arrangement is open circuit.  The SW202 features single pole double throw, double breaking main contacts with silver alloy tips, which are weld resistant, hard wearing and have excellent conductivity.  The SW202 has M10 stud main terminals and 6.3mm spade coil connections.  It can be mounted via M5 tapped holes or mounting brackets – either supplied fitted, or as separate items.  Mounting can be horizontal or vertical, when vertical the M10 contact studs should point upwards.  If the requirement is for downwards orientation we can adjust the contactor to compensate for this.

Specifications

Device Type SW202 - Paired Single Pole Double Throw Contactor

Voltage 12V D.C.

Coil Type Continuous

Amps 250A-400A

Coil Power Dissipation 13 - 21 Watts

Typical Pull-In Time 40ms

Typical Voltage Drop Per Pole

Across New Contacts At 100A Normally Open: 40mV

Normally Closed: 40mV

Operating Ambient Temperature -40 to +60℃ (guide)

Guideline Weight 3.35kg

Application Uninterrupted

Thermal Current Rating 250A

Intermittent Current Rating:

30% Duty 450A

40% Duty 390A

50% Duty 360A

60% Duty 320A

70% Duty 300A
