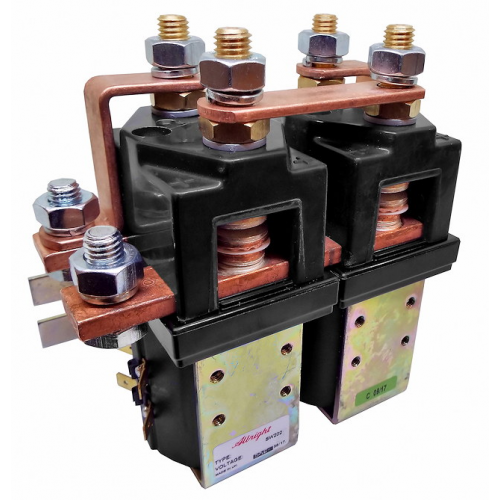

Albright SW202-16 / 24VDC Motor Reversing Solenoid Kontaktör, Albright SW 202

SW202, başlangıçta endüstriyel araçlar ve havaalanı traktörleri gibi elektrikli araçlarda kullanılan motorlar için Doğru Akım yükleri için tasarlanmıştır.

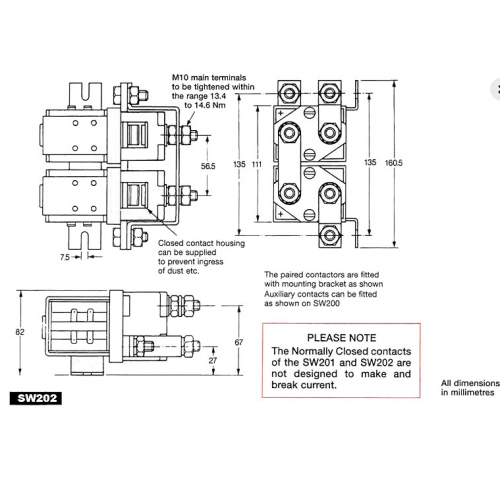

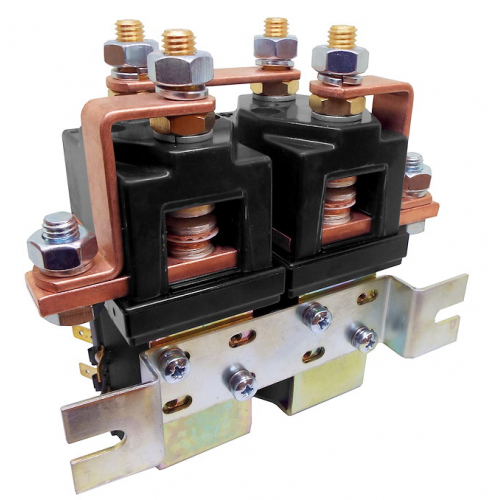

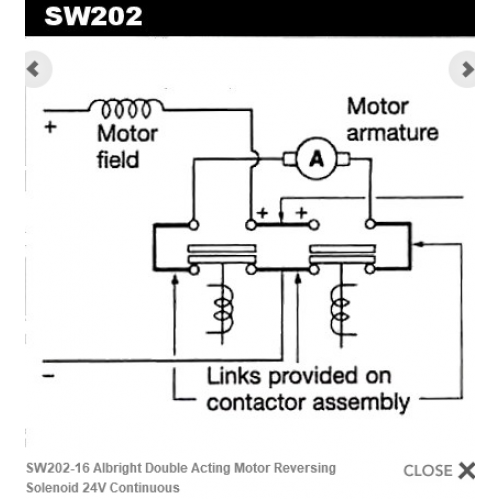

Motorun tersine çevrilmesi için tasarlanmış ana kontak devresi yerleşik bir arızaya sahiptir, böylece her iki bobine aynı anda enerji verilirse kontak düzenlemesi açık devredir. SW202'de tek kutuplu çift atış, gümüş alaşımlı uçlarla çift kırma ana kontaklar bulunur, bunlar kaynak dirençli, aşınmaz ve iletkenliği yüksektir. SW202, M10 saplama ana terminallerine ve 6.3mm spade bobin bağlantılarına sahiptir. M5 kılavuzlu delikler veya montaj braketleri aracılığıyla monte edilebilir - takılı olarak tedarik edilir veya ayrı öğeler olarak verilir. Montaj, dikey olduğunda M10 kontak saplamaları yukarı bakacak şekilde dikey veya dikey olabilir. Gereklilik aşağıya doğru yönlendiriliyorsa, kontaktörün bunu telafi etmesi için ayarlayabiliriz.

SW202, orijinal olarak endüstriyel kamyonlar ve havaalanı traktörleri gibi elektrikli araçlarda kullanılan motorlar için Doğru Akım yükleri için tasarlanmıştır.

Motorun geri vitese alınması için tasarlanan ana kontak devresi, dahili bir arıza emniyetine sahiptir, böylece her iki bobin de aynı anda enerjilendirilirse kontak düzenlemesi açık devre olur. SW202, kaynak dirençli, aşınmaya dayanıklı ve mükemmel iletkenliğe sahip gümüş alaşımlı uçlara sahip tek kutuplu çift atışlı, çift kesmeli ana kontaklara sahiptir. SW202, M10 saplamalı ana terminallere ve 6,3 mm kürek bobin bağlantılarına sahiptir. M5 dişli delikler veya montaj braketleri aracılığıyla monte edilebilir - takılı olarak veya ayrı parçalar olarak tedarik edilir. Montaj yatay veya dikey olabilir, dikey olduğunda M10 kontak saplamaları yukarıyı göstermelidir. Gereksinim aşağı doğru yönelim ise, bunu telafi etmek için kontaktörü ayarlayabiliriz.

Specifications

Device Type SW202 - Paired Single Pole Double Throw Contactor

Voltage 24V D.C.

Coil Type Continuous

Amps 250A

Coil Power Dissipation 13 - 21 Watts

Typical Pull-In Time 40ms

Typical Voltage Drop Per Pole

Across New Contacts At 100A Normally Open: 40mV

Normally Closed: 40mV

Operating Ambient Temperature -40 to +60℃ (guide)

Guideline Weight 3.35kg

Application Uninterrupted

Thermal Current Rating 250A

Intermittent Current Rating:

30% Duty 450A

40% Duty 390A

50% Duty 360A

60% Duty 320A

70% Duty 300A
